Mitä IP67 tarkoittaa? Latauskaapelien IP-luokitus

IP-luokitus on kaksinumeroinen koodi standardista SFS-EN 60529: ensimmäinen numero kertoo suojauksesta pölyä vastaan, toinen vettä vastaan. IP67 tarkoittaa, että tuote on pölytiivis ja testattu 30 minuuttia 1 metrin syvyydessä. Voldt®-latauskaapelit ja kannettavat laturit yltävät IP67:ään, kun liitin on kiinni. Irrotettuna nastoja suojaa suojakorkki.

Julkaistu 2.11.2026 · Kirjoittaja: Voldt®-tuotetiimi

IP tulee sanoista International Protection. Koodi on peräisin standardista IEC 60529, joka on julkaistu Suomessa nimellä SFS-EN 60529. Kumpikin numero kertoo korkeimman tason, jonka tuote läpäisi laboratoriotestissä. X tarkoittaa, ettei osaa ole testattu tai ilmoitettu: IPX7 kertoo vedestä mutta ei mitään pölystä.

Latauslaitteissa ensimmäinen numero on lähes aina 5 tai 6. Viitosessa pölyä saa päästä sisään vähän, liian vähän vaikuttaakseen toimintaan tai turvallisuuteen. Kutonen on pölytiivis. Liittimessä tällä on väliä, koska hiekka ja lika naarmuttavat koskettimia ja estävät tiivisteitä sulkeutumasta.

Vesinumero etenee tippuvasta vedestä (1) joka suunnasta roiskuvaan veteen (4), vesisuihkuihin (5) ja voimakkaisiin suihkuihin (6), ja kuutoseen asti jokainen taso sisältää alemmat. Kolme viimeistä ovat erillisiä testejä: tilapäinen upotus (7), jatkuva upotus valmistajan ehdoilla (8) ja kuumat korkeapainesuihkut (9).

Jotta tuote saisi pölystä kutosen, se laitetaan suljettuun kammioon, jossa talkkia pidetään liikkeessä. Pumppu pitää tuotteen sisällä lievää alipainetta, enintään 2 kPa, jotta pöly imeytyy jokaista rakoa kohti. Enintään 8 tunnin jälkeen tuote läpäisee testin vain, jos sisään ei ole päässyt pölyä.

Suihkutestit painavat vettä tiivistettä vasten yhdestä suunnasta. IPX5:ssä 6,3 mm:n suutin suihkuttaa 12,5 litraa minuutissa vähintään 3 minuutin ajan, etäisyys 2,5:stä 3 metriin. IPX6:ssa suutin on 12,5 mm ja vettä tulee 100 litraa minuutissa, kahdeksan kertaa enemmän. IPX7:ssä tuote on 30 minuuttia veden alla niin, että sen alin kohta on 1 metrin ja ylin vähintään 15 cm:n syvyydessä. Sen jälkeen tuote avataan, ja se läpäisee testin, jos sisään päässyttä vettä on liian vähän vaikuttamaan toimintaan tai turvallisuuteen.

Standardi käsittelee seiskaa ja kasia erillisinä testeinä, joten pelkän IPX7:n tuote ei ole osoittanut kestävänsä suihkuja. Suihku osuu yhteen kohtaan yhdeltä puolelta. Upotus painaa tasaisesti joka puolelta ja pidempään. Tiiviste voi läpäistä toisen testin ja vuotaa toisessa.

Siksi joissakin tuotekorteissa on kaksi koodia, esimerkiksi IP65/IP67. Latauskaapeli päätyy lätäkköön, sohjoon tai seisovaan veteen paljon useammin kuin vesisuihkun alle, joten kaapelille merkitsee upotustesti. Talon seinällä oleva latausasema saa viistosadetta, ja siinä katsottava numero on suihkun numero.

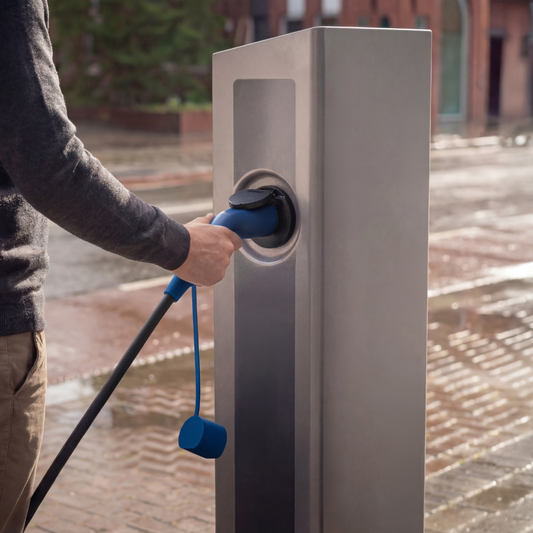

IP-luokitus kuvaa tuotetta aina tietyssä tilassa. Ulkona käytettäville liittimille IEC 61851-1:2017 edellyttää vähintään IP44:ää kiinni ollessa ja IP24:ää irrotettuna. Voldt® ilmoittaa Type 2 -latauskaapeleilleen ja kannettaville latureilleen IP67:n liitin kiinni, kun liittimen ja auton latausliitännän välinen tiiviste sulkee koskettimet. Irrotettuna nastat ovat avoinna edessä. Sade voi ulottua niihin, ja nastat ylöspäin lätäkössä makaava liitin jää luokituksen ulkopuolelle. Laita siksi kiinteä suojakorkki paikalleen heti, kun irrotat liittimen.

Luokitus riippuu myös siitä, että liitin säilyttää muotonsa ja tiiviytensä. Voldt®-liitinten rungot on valettu yhdestä kappaleesta ilman liimattuja tai ruuvattuja saumoja. Nastat ovat hopeoitua kuparia ja vaippa TPU:ta. Kaapelit on määritelty −30 °C:n ja +50 °C:n välille ja yli 10 000 kytkentäkerralle (Voldt®-tuotetiedot, lokakuu 2026).

SFS 6000 -standardisarjan osa 7-722 tuo Suomeen eurooppalaisen HD 60364-7-722:n, joka koskee sähköajoneuvojen syöttöä. Ulkona se vaatii vähintään IPX4:n, suojan joka suunnasta roiskuvaa vettä vastaan, ja IK08:n iskuja vastaan. IK-luokat tulevat standardista IEC 62262: IK08 tarkoittaa, että kotelo kestää 5 joulen iskun, eli 1,7 kg:n painon putoamisen 30 cm:n korkeudelta.

Mikä tahansa latausasema, jonka luokitus on IP44, IP54 tai enemmän, täyttää tämän rajan. Tarkista tuotekortista myös IK-luokka. Kannettavassa laturissa on kolme tarkistettavaa kohtaa: pistotulppa pistorasiassa, maassa oleva ohjausyksikkö, jonka ympärille sadevesi kerääntyy, ja liitin autossa. Ulkopistorasiat ovat yleensä IP44, usein vain kansi suljettuna, joten tarkista, että kansi sulkeutuu laturin pistotulpan päälle. Leirintäalueiden siniset CEE-pistorasiat ovat vähintään IP44, yleensä jousikannella.
