16A-sovittimet CEE

Tämä kokoelma yhdistää Voldt® CEE 16A -adapterit, joista jokainen tuottaa punaisen 16A 5-napaisen CEE-liitännän eri tyyppisestä virtalähteestä. Jos omistat kannettavan sähköauton laturin tai muun laitteen, jossa on punainen 16A 5-napainen CEE-pistoke, nämä adapterit mahdollistavat sen kytkemisen kotitalouspistorasioihin, leirintäalueiden sähkötolppiin, muihin teollisuuspistorasioihin ja julkisiin latausasemiin kaikkialla Euroopassa.

Mikä on CEE 16A -adapteri?

CEE on yleisnimi IEC 60309 -standardin mukaisille teollisuuspistokkeille ja -pistorasioille, jotka on värikoodattu jännitteen ja vaihekonfiguraation mukaan: punainen kolmivaiheelle (400V) ja sininen yksivaiheelle (230V).

CEE 16A 5-napaisessa pistokkeessa (punainen) on kolme vaihejohdinta, nollajohdin ja suojamaadoitus. CEE 16A 3-napaisessa pistokkeessa (sininen) on yksi vaihejohdin, nollajohdin ja suojamaadoitus.

Kaikilla tämän kokoelman adaptereilla on sama lähtö: punainen 16A 5-napainen CEE-pistorasia. Tulopuoli vaihtelee kotitalouspistorasioista ja leirintäalueiden liitännöistä julkisiin sähköautojen latausasemiin. Virta kulkee pistorasiasta, sähkötolpasta tai latauspilarista adapteriin, joka tarjoaa laitteesi tarvitseman 5-napaisen CEE-liitännän.

Kokoelman adapterityypit

Kokoelma sisältää kolme kategoriaa, ryhmiteltyinä tulolähteen mukaan:

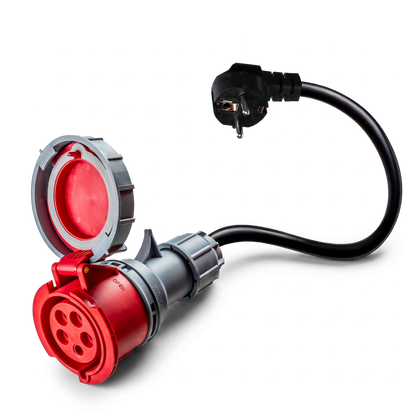

Kotitalous- ja kansainväliset pistokeadapterit

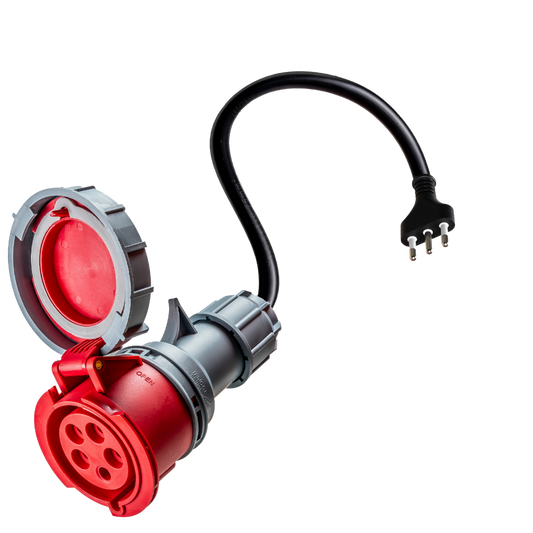

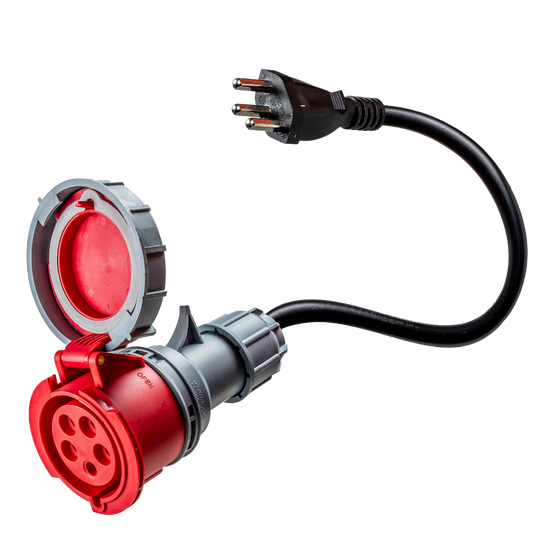

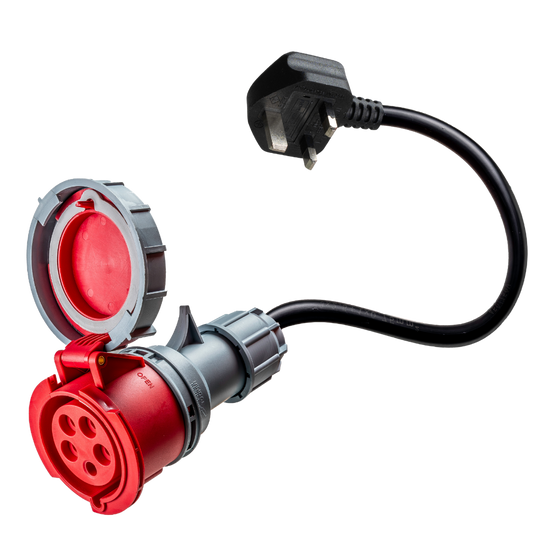

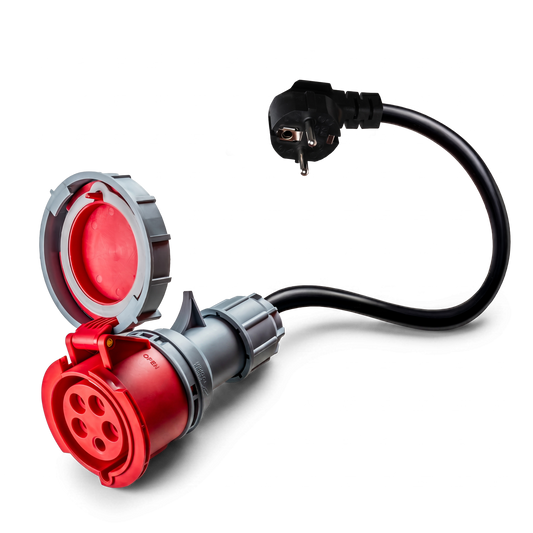

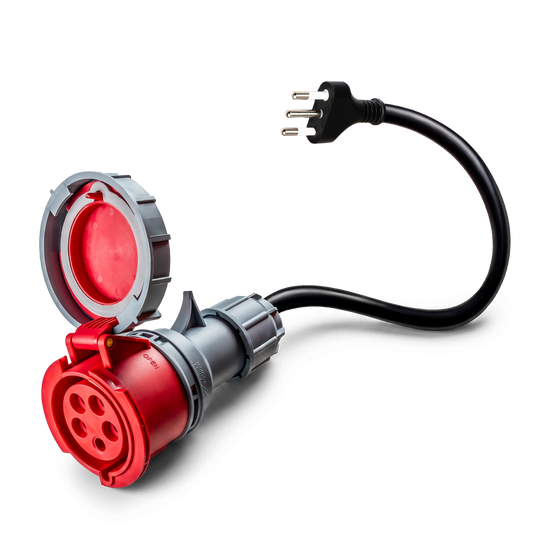

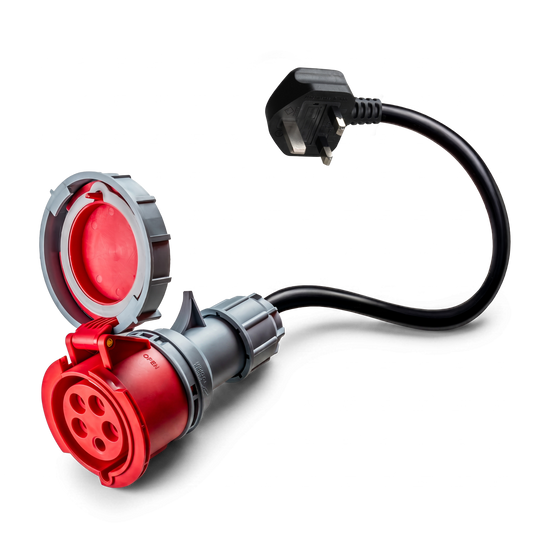

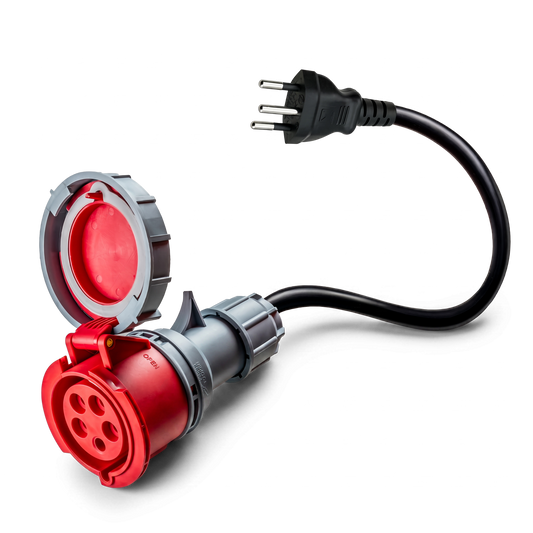

Nämä kompaktit adapterit sisältävät kotitalouspistotulkin tulopuolella ja punaisen 16A 5-napaisen CEE-pistorasian lähtöpuolella. Kytket adapterin tavalliseen seinäpistorasiaan, ja CEE-varusteltu laitteesi liitetään adapterin lähtöön. Saatavilla olevat tuloformaatit ovat Schuko (Type F, suurin osa Manner-Eurooppaa), Type G (Britannia), Type J (Sveitsi) ja Type L (Italia). Koska tulo on yksivaiheinen, vain yksi vaihe 5-napaisesta CEE-lähdöstä on aktiivinen.

CEE–CEE-adapterit

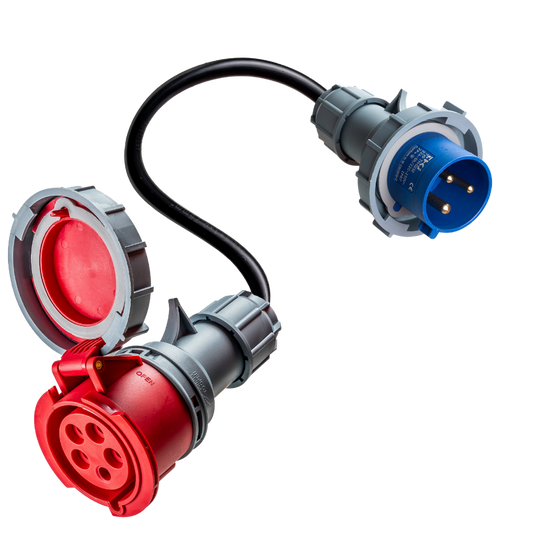

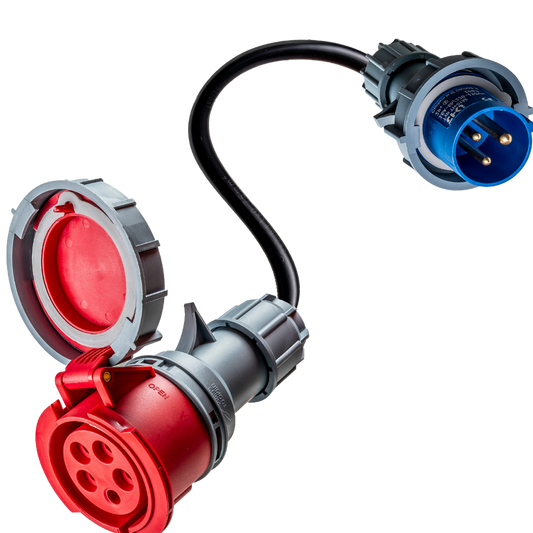

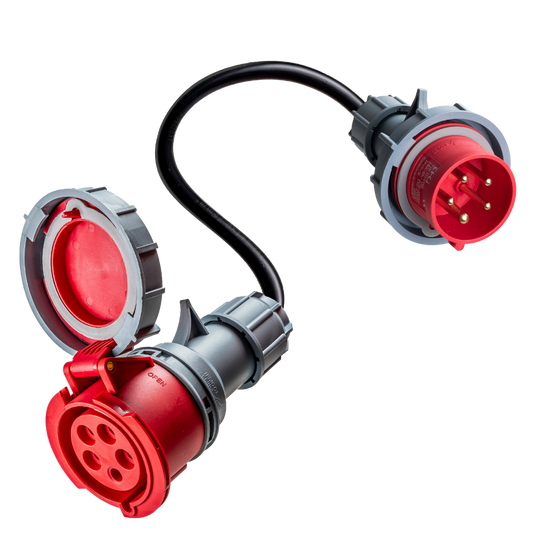

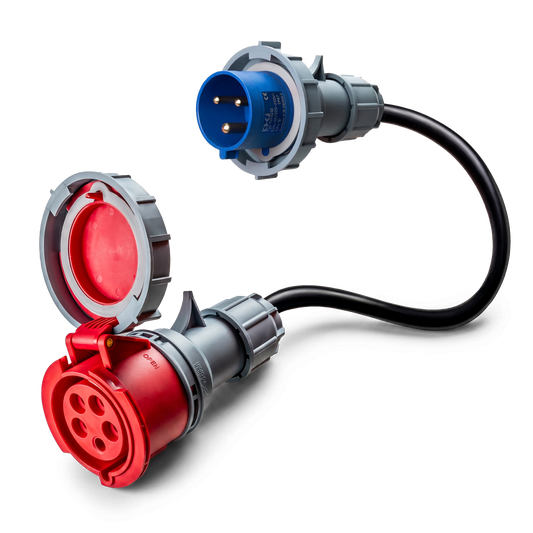

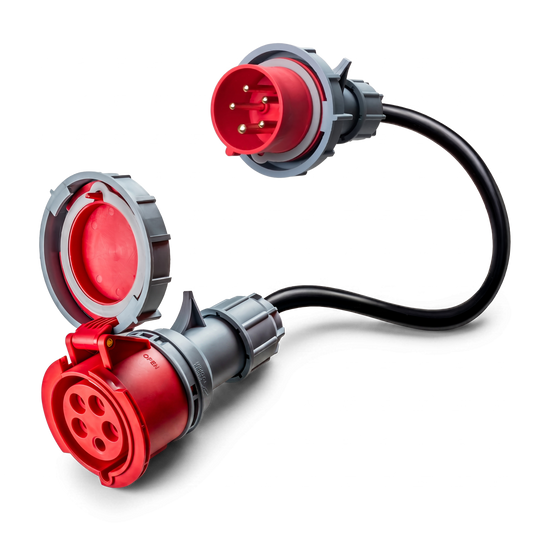

Nämä adapterit yhdistävät eri teollisuus-CEE-pistorasiaformaatteja. Niitä käytetään, kun saatavilla oleva virtalähde on CEE-pistorasia, mutta sen nastakonfiguraatio tai ampeerimitoitus ei vastaa laitteesi pistoketta. Saatavilla olevat yhdistelmät ovat 16A 3-napainen sininen (leirintäaluetyyppi) → 16A 5-napainen punainen, 32A 5-napainen punainen → 16A 5-napainen punainen ja 32A 3-napainen sininen → 16A 5-napainen punainen. Kun tulo on yksivaiheinen sininen pistorasia, vain yksi vaihe punaisesta 5-napaisesta lähdöstä on aktiivinen, mikä rajoittaa saatavilla olevan tehon noin 3,7 kW:iin. Kun tulo on kolmivaiheinen 32A-pistorasia, kaikki kolme vaihetta ovat aktiivisia, ja koska fyysinen 16A CEE -pistorasiamuoto hyväksyy vain 16A-mitoitettuja laitteita, jatkuva virranotto on enintään 16A, mikä tuottaa noin 11 kW.

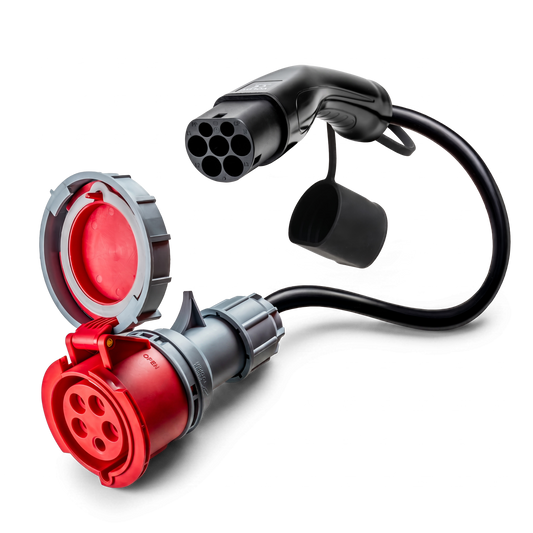

Latausasema-adapterit (Type 2 ja Type 3)

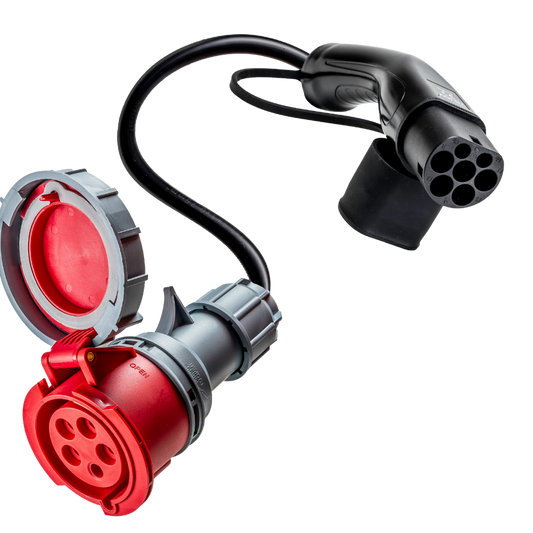

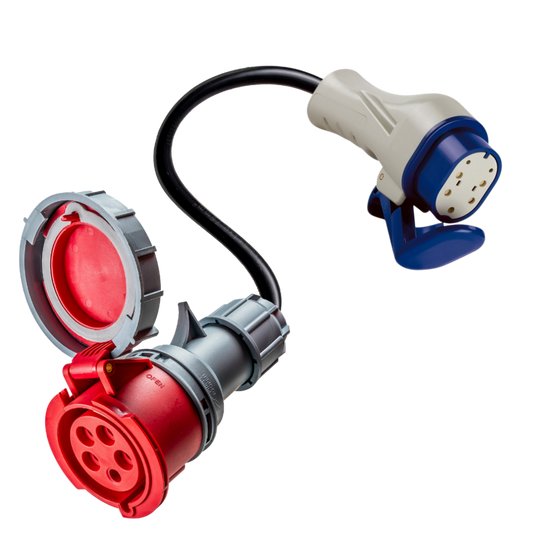

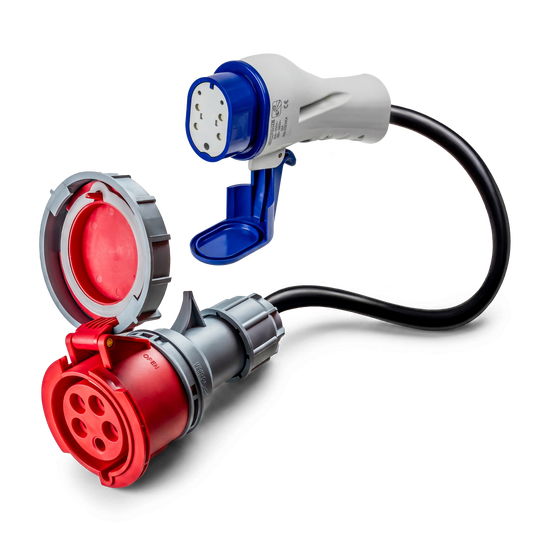

Nämä adapterikaapelit yhdistävät CEE-varustellun kannettavan laturisi julkiseen latausinfrastruktuuriin. Tulopuoli kytketään latauspilarin Type 2- tai Type 3 (Scame) -liitäntään, ja lähtöpuoli tarjoaa punaisen 16A 5-napaisen CEE-pistorasian. Type 2 -liitin on nykyinen eurooppalainen sähköautojen latausstandardi. Type 3 on vanhempi formaatti, jota löytyy yhä joistakin vanhoista asennuksista Ranskassa ja Italiassa.

Milloin CEE 16A -adapteria käytetään?

Nämä adapterit on suunniteltu tilanteisiin, joissa laitteessasi on punainen 16A 5-napainen CEE-pistoke, mutta saatavilla oleva virtalähde käyttää erilaista liitintä. Yleisiä tilanteita ovat kannettavan sähköautolaturin käyttö leirintäalueella tai venesatamassa sinisten CEE-sähkötolppien kanssa, CEE-laitteiden kytkeminen kotitalouspistorasiaan ulkomailla matkustaessa, kytkeminen 32A-teollisuuspistorasiaan kun käytettävissä on vain 16A CEE -laite, ja julkisten Type 2- tai Type 3 -latausasemien käyttö CEE-päätteisellä laturilla.

Jokaisessa tapauksessa adapteri tarjoaa fyysisen ja sähköisen sillan saatavilla olevan infrastruktuurin ja laitteesi 5-napaisen CEE-pistokkeen välille.

Sähköiset ominaisuudet ja turvallinen käyttö

Kaikki tämän kokoelman adapterit tarjoavat punaisen 16A 5-napaisen CEE-pistorasian, joka on mitoitettu enintään 16 ampeerin jatkuvalle virralle. Tämä mitoitus koskee lähtöä tulolähteestä riippumatta. Kyseessä ovat passiiviset adapterit ilman sisäistä virtaa rajoittavaa elektroniikkaa: 16A CEE -pistorasiamuoto rajoittaa mekaanisesti kytkennän 16A-mitoitettuihin laitteisiin, jotka ottavat virtaa omien suunnittelurajojensa puitteissa.

Kun tulo on yksivaiheinen (kotitalouspistorasiat tai siniset CEE-pistorasiat), vain yksi vaihe 5-napaisesta lähdöstä johtaa virtaa. Laitteesi toimii normaalisti, jos se tukee yksivaiheista käyttöä, mutta saatavilla oleva teho on rajoitettu noin 3,7 kW:iin. Kun tulo on kolmivaiheinen (punainen 32A 5-napainen), kaikki kolme lähtövaihetta ovat aktiivisia ja suurin saatavilla oleva teho on noin 11 kW 16A:lla vaihetta kohden.

Ennen adapterin valintaa varmista, mikä pistorasiatyyppi on käytettävissä kohteessasi, tarkista että laitteesi tukee tulon tarjoamaa vaihekonfiguraatiota ja selvitä syötön virta-arvo.

Voldt®-laatu ja -sertifioinnit

Tämän kokoelman adapterit on suunniteltu ja valmistettu Euroopassa Voldt®-spesifikaatioiden mukaisesti. Jokainen adapteri on CE- ja TÜV-sertifioitu, ja IP67-suojausluokitus takaa luotettavan käytön ulko- ja puoliavoimissa ympäristöissä.

Kaikissa Voldt®-adaptereissa on iskunkestävät kotelot ja tarkkuustyöstetyt koskettimet, rakennettu toistuviin kytkentäsykleihin ammattimaisessa ja liikkuvassa käytössä. Niihin sisältyy 3 vuoden takuu ja Voldt® 100 päivän vaivaton palautusoikeus.
